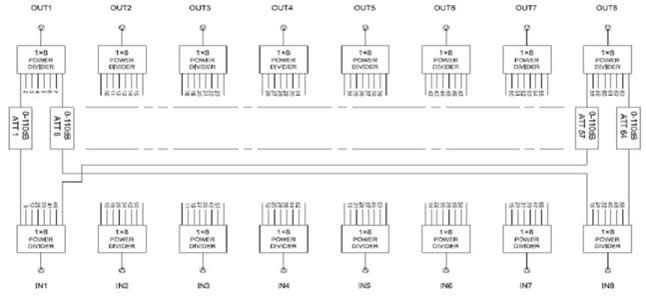

System Diagram

Applications:

Radio Rack 8x8-64 is a full 8 inputs and 8 outputs bidirectional attenuation matrix

system. Signals from any input to any output ports can be independently con-

trolled on the total 64 attenuators with 0-110 dB range. Users can easily simulate

path loss on each channel or simulate the mobility scenarios between the sectors

with usage of power combiners. The instrument supports all the major wireless

technologies including CDMA/EVDO/GSM/UMTS/HSPA/LTE/WiMAX.

Features:

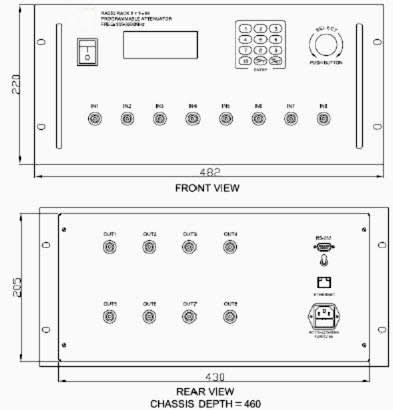

Each individual attenuator can be controlled manually from the front panel, by Ra-

dio Rack’s or customer own applications through RS232, or Ethernet with API com-

mands.

The system supports sweeping functions for 0-110 dB attenuation values for each

individual attenuator.
