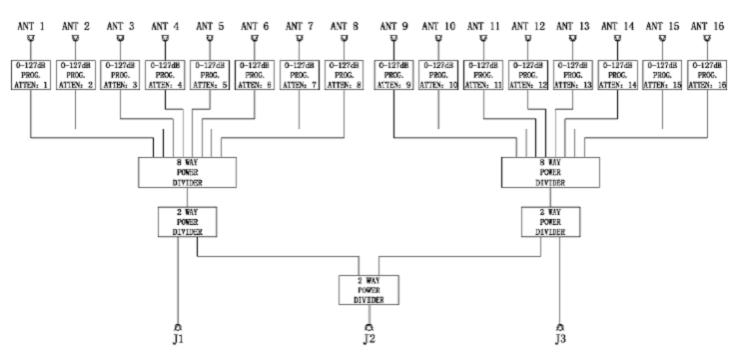

System Diagram

Applications:

Radio Rack 16x3-16 includes two independent 8x1 bidirectional attenuation sub-

systems and one output connecting to all the inputs through 16 attenuators. Each

sub-system can control 8 independent RF attenuation input channels and com-

bined at one output. Users can easily simulate path loss on each channel or simu-

late the mobility scenarios between the sectors with usage of power combiners.

The instrument supports all the major wireless technologies including CDMA/

EVDO/GSM/UMTS/HSPA/LTE/WiMAX.

Features:

Each individual attenuator can be controlled manually from the front panel, by Ra-

dio Rack or customer own applications through RS232, or Ethernet with API com-

mands.

The system supports sweeping functions for 0-110 dB attenuation values for each

individual channel.
